146
Gama Semi-Industrial
MultiPAC
Gama Multi-P
AC
HyperInverter

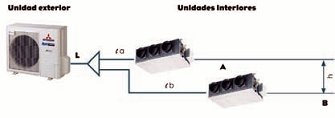

Límites de distancia de tubería de refrigerante HyperInverter
L +L1 + L2 =
50 mts o menos
la =
20 mts o menos
lb =
20 mts o menos
|la-lb| =
10 mts o menos
H =
30 mts mts. o menos cuando ud. Exterior
está por encima
H =
15 mts. o menos cuando ud. Exterior
está por debajo
h =
0.5 mts máximo (entre uds. Interiores)
Nota: Se recomienda utilizar el distribuidor DIS-WA1.
Límites de distancia de tubería:
Combinación FDC71
2x1
L +L1 + L2 + L3 =
100 mts o menos
la, lb, lc =
30 mts o menos
|la-lb|, |lb-lc|, |la-lc| =
menos de 3 mts.
H =
30 mts mts. o menos cuando ud. Exterior
está por encima
H =
15 mts. o menos cuando ud. Exterior
está por debajo
h =
0.5 mts máximo (entre uds. Interiores)
Nota: Se recomienda utilizar el distribuidor DIS-TA1.
Cuando la diferencia de la distancia entre el primer
distribuidor y las unidades interiores es menor a 3 m.
:
Combinación FDC140
3x1
L +L1 + L2 =
100 mts o menos
la =
30 mts o menos
lb =
30 mts o menos
|la-lb| =
10 mts o menos
H =
30 mts. o menos cuando ud. Exterior
está por encima
H =
15 mts. o menos cuando ud. Exterior
está por debajo
h =
0.5 mts máximo (entre uds. Interiores)
Nota: Se recomienda utilizar el distribuidor DIS-WA1.
Límites de distancia de tubería:
Combinación FDC100, 125, 140
2x1
