KX
Z
6
9
caudal
variable de
refrigerante
FDTS 45~71 KXE6
SISTEMAS MICRO KX6, KXZ y KXR6
Tubería de gas
Tubería de líquido
Tubería de drenaje
Orificio para cableado
eléctrico
Conducto aire exterior
Pernos de suspensión
ø12.7 (1/2”)
abocardado
FDTS45KXE6
Conducto salida de aire
ø6.35(1/4”) abocardado
ø15.88 (5/8”)
abocardado
ø 9.52 (3/8”)
abocardado
A
B
C
D
F
G
H
VP25 (I.D.25, I.D.32) Nota 2
M10
Orificio troquelable
Símbolo
Contenido
Modelo
FDTS71KXE6
VP25 (I.D.25, I.D.32)

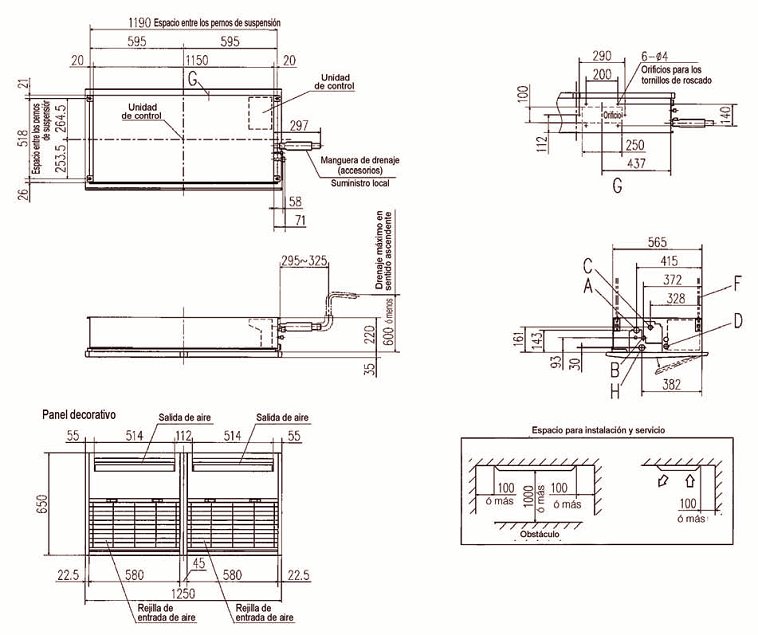

DIMENSIONES
Todas las dimensiones en mm
