Características
1. Control por temperatura de salida de agua.
2. Funcionamiento mixto:
Con unidades interiores estándar es posible el funcionamiento mixto.
Se puede configurar un amplio rango de temperaturas de salida de
agua mediante su mando táctil.
Cuando el sistema trabaja en funcionamiento mixto, el equipo HMU se puede configurar como prioritario.
3. Control Antihielo:
Se activa durante el ciclo de desescarche para proteger el intercambiador refrigerante-agua.
4. Comunicación con sistema de control externo:
Dispone de señales de salida para comunicarse con otro equipo, como una fuente secundaria de calor, y de
señales de entrada para cambio de temperatura de consigna desde un control externo (3 puntos de control).
Se puede controlar la bomba de agua (señal de salida marcha/
paro)
Nota: el equipo HMU está diseñado para circuitos de agua cerrados.
La conexión al circuito de ACS se debe realizar mediante un segundo intercambiador agua-agua.

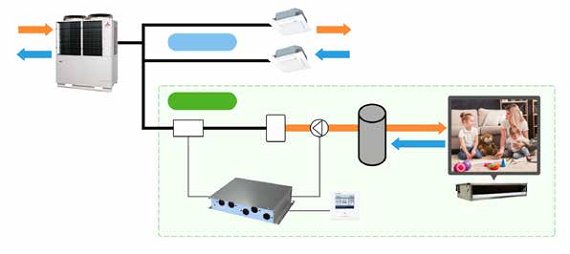

Esquema de principio.
Aplicaciones:
calentamiento de agua, calefacción y refrigeración, precalentamiento de ACS.
El equipo HMU puede adaptarse eficientemente a cualquier tipo de instalación.
Precisa una conexión frigorífica como una unidad interior estándar y es
posible instalarlo con circuitos de agua de diferentes configuraciones.
Está diseñado para alcanzar una temperatura de salida de agua caliente de hasta
55°C.
Aire
Tubería de
refrigerante
Intercambiador
de placas
Bomba
Tubería de
agua
Tubería de
agua
Control
por cable
RC-EX3H
EEV-SET
Compatible con fancoils, suelo radiante y
precalentamiento de ACS
Tanque
Series KXZE1 o KXZXE1
Kit HMU
Incorporado
Calefacción o Refrigeración
Aire-Aire
Aire
Unidad interior
Aire-Agua
CONEXIÓN A CLIMATIZADOR PARA TRATAMIENTO DE AIRE EXTERIOR
El equipo HMU puede proporcionar agua fría y agua caliente a una batería de agua instalada en un climatizador.

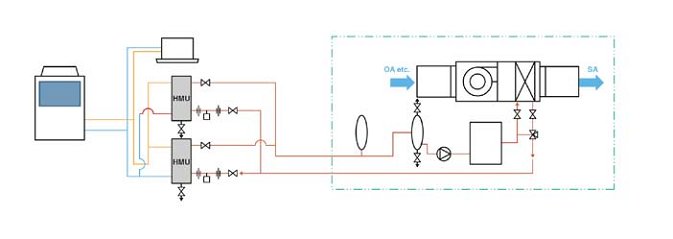

En el esquema, se muestra la conexión de dos equipos HMU a una sola batería de agua instalada en un climatizador para el tratamiento de aire exterior.
